Plex moduláris légkezelőcsalád

2013. egy új korszak kezdete az Airventnél a légkezelő gyártásban. Ennek a terméknek a svéd licence alapján közel 15 éven keresztül folytatott gyártása során kecskeméti gyárunkban olyan sok tapasztalat és tudás gyűlt össze, hogy elérkezettnek láttuk az időt egy saját típus kifejlesztésére.

Fejlesztőink számára a Plex összefoglaló nevű új légkezelő gépcsaládunk kialakításánál elsőrendű követelmény volt, hogy az igényes szerkezeti és kiviteli megoldások, illetve a beépítendő elemek legújabb választékának alkalmazása mellett továbbvigyék az Airvent-től megszokott és elvárt kifogástalan minőséget, a megbízhatóságot, továbbá maximálisan megfeleljenek az aktuális, és a már ismert jövőbeni energiamegtakarítási szabályoknak, elvárásoknak.

Mint mindig, most is nagy hangsúlyt fektettünk a részletek kidolgozására, így jöhetett létre például a szabadalommal védett EasyLink modul-összekapcsoló rendszerünk, amellyel rekord idő alatt szerelhetők össze a legnagyobb légkezelőgépek is, vagy a saját fejlesztésű öntartó szűrőnk. Az előbbi a kivitelezést teszi egyszerűbbé és gyorsabbá, az utóbbi a karbantartást gazdaságosabbá. Az sem utolsó szempont, hogy az újrafelhasználható szűrőkerettel a környezetet is kíméljük.

Értékesítő mérnökeink készséggel és megalapozott tudással segítenek Önöknek a legmegfelelőbb géptípus és gépméret kiválasztásában.



Plex légkezelő alaptípusok

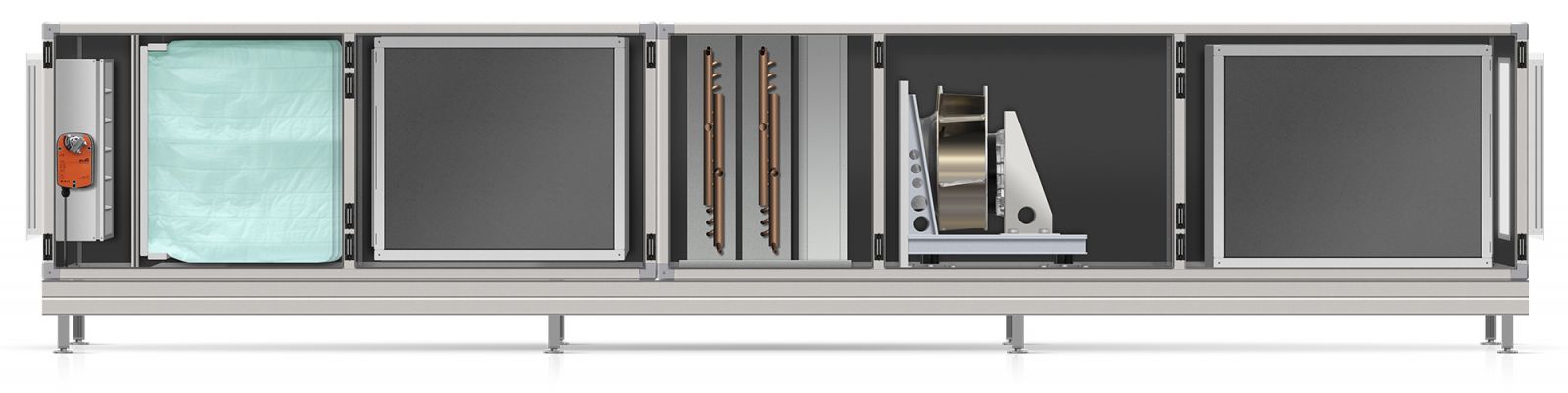

SimPlex

Befúvásra vagy elszívásra használható építőelemes légkezelő.

A SimPlex egy egyszintes építőelemes légkezelő, amely befúvásra vagy elszívásra használható. Közvetítőközeges hővisszanyerővel ellátva olyan komplett befúvó-elszívó légkezelő alakítható ki belőle, ahol a befúvó- és elszívó egység más-más helyen van elhelyezve. 21 méretben és 800-30000 m³/h légszállítási tartományban rendelhető. További informáicó

Tulajdonságok

1200-30 000 m³/h névleges légszállítási tartomány
21 választható méret
A bőséges standard és opciós elemek összetétele, teljesítménye és elrendezése igény szerint, egyedileg kerül meghatározásra
Megnövelt hang- és hőszigetelésű burkolattal is szállítható
A légkezelő szállítása összeszerelve, vagy igény szerint bontva történik
Könnyű, gyors telepítés és üzembehelyezés
Energiahatékony működés, alacsony üzemeltetési költség

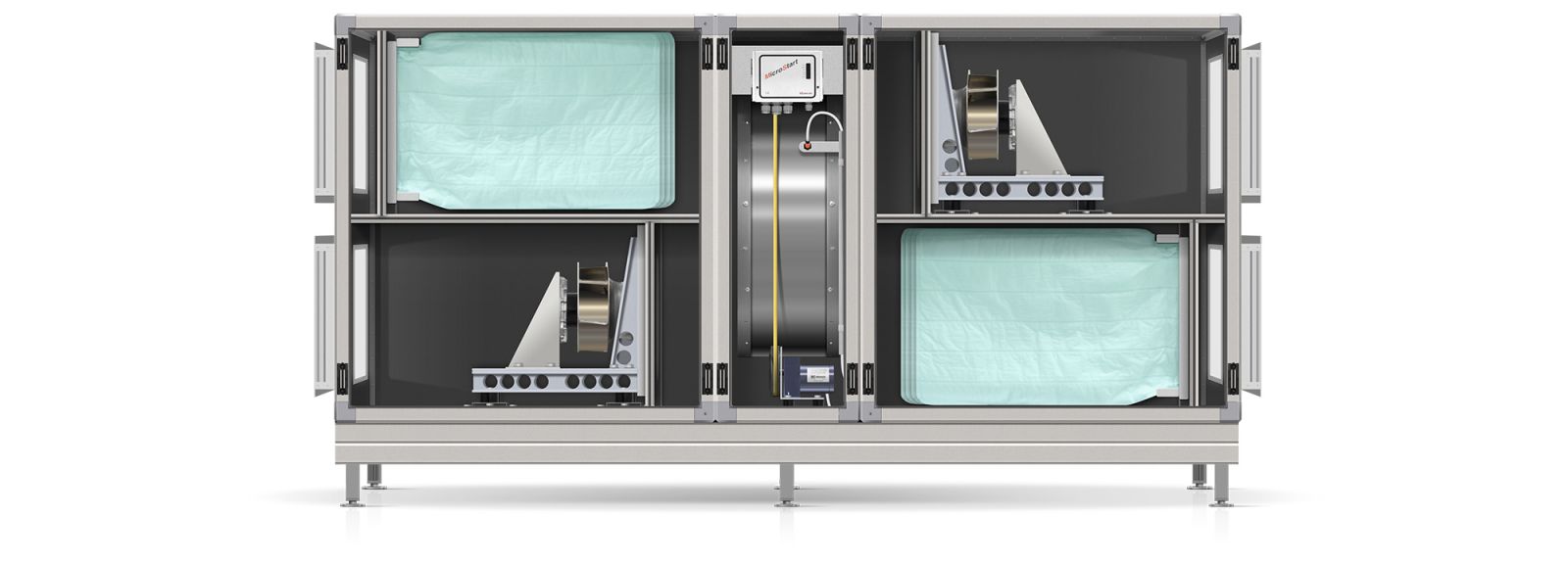

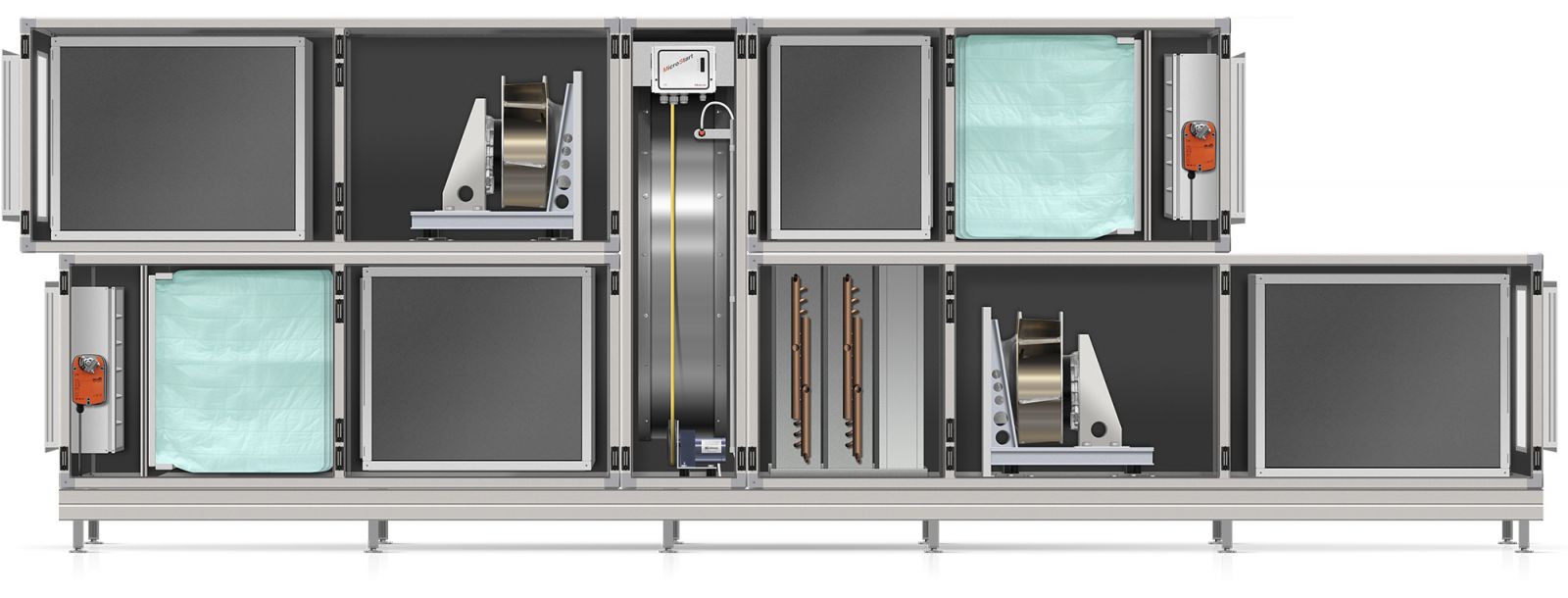

ComPlex

Magas hatásfokú forgódobos vagy lemezes hővisszanyerőt tartalmazó, kétszintes egységekből összeállított légkezelő.

Magas hatásfokú forgódobos vagy lemezes hővisszanyerőt tartalmazó, kétszintes egységekből összeállított légkezelő. A ComPlex 21 méretben és 800-30000 m³/h légszállítási tartományban rendelthető. További információ

Tulajdonságok

1200-30 000 m³/h névleges légszállítási tartomány
21 választható méret
A bőséges standard és opciós elemek összetétele, teljesítménye és elrendezése igény szerint, egyedileg kerül meghatározásra
Megnövelt hang- és hőszigetelésű burkolattal is szállítható
A légkezelő szállítása gépnagyságtól függően egy vagy több egységben történik
Könnyű, gyors telepítés és üzembehelyezés
Energiahatékony működés, alacsony üzemeltetési költség

MultiPlex

Hővisszanyerővel szerelt, kétszintes építőelemes légkezelő, ahol a befúvó- illetve elszívó egység külön panelburkolatban van elhelyezve.

A MultiPlex egy kétszintes építőelemes légkezelő, ahol az egymásra épített, különálló befúvó- illetve elszívó egység összeállítását és teljesítményét az igényeknek megfelelően, egyedileg lehet meghatározni. A MultiPlex 21 méretben és 1200-30000 m³/h légszállítási tartományban rendelhető. További információ

Tulajdonságok

1200-30 000 m³/h névleges légszállítási tartomány
21 választható méret
A befúvó-és elszívó egység bőséges standard és opciós elemeinek összetétele, teljesítménye és elrendezése igény szerint,egyedileg kerül meghatározásra
Megnövelt hang- és hőszigetelésű burkolattal is szállítható
Közvetítőközeges hővisszanyerővel felszerelve olyan befúvó-elszívó hővisszanyerős légkezelő alakítható ki, ahol a befúvó- és elszívó egység más-más helyen helyezhető el
A légkezelő szállítása összeszerelve, vagy igény szerint bontva történik
Könnyű, gyors telepítés és üzembehelyezés
Energiahatékony működés, alacsony üzemeltetési költség

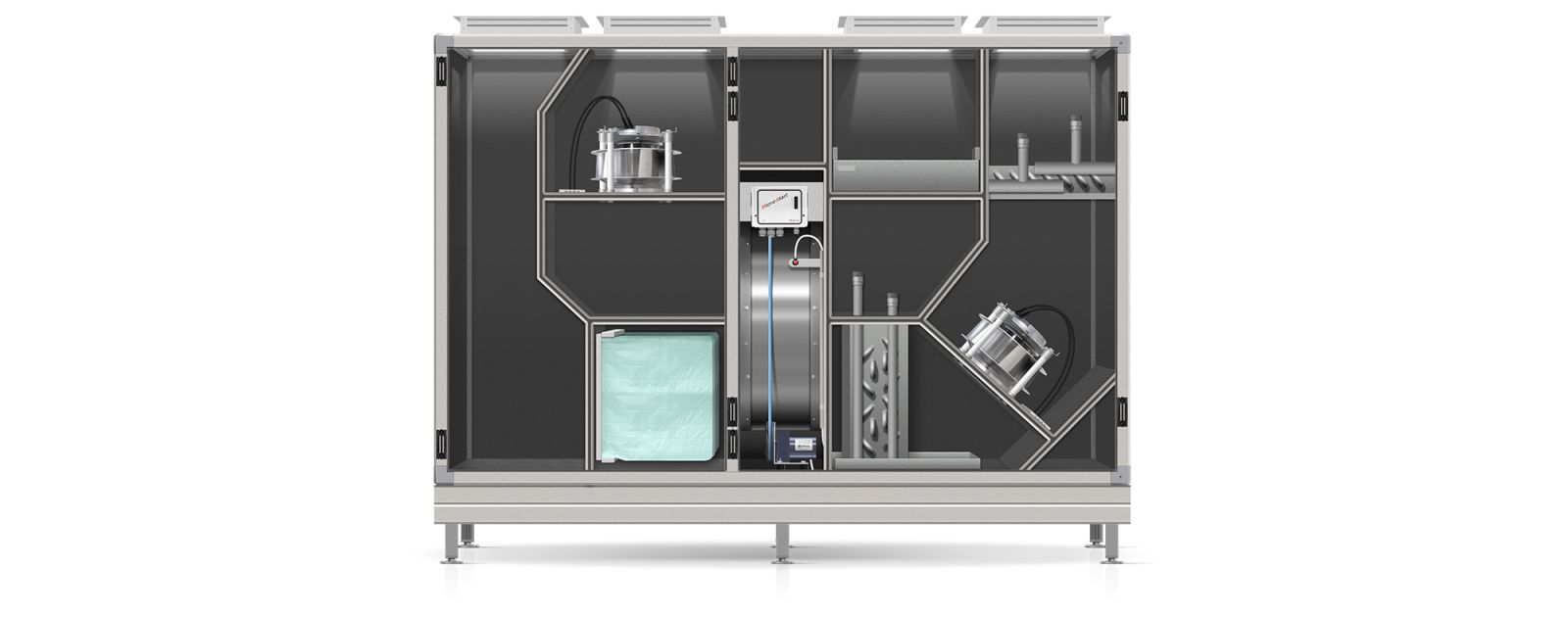

AltiPlex

Magas hatásfokú forgódobos hővisszanyerőt tartalmazó, felső csatlakozású kompakt légkezelő.

Az AltiPlex egy kis helyigényű, felső csatlakozású kompakt légkezelő, forgódobos hővisszanyerővel. Az AltiPlex 6 méretben és 800-7200 m³/h légszállítási tartományban rendelhető. További információ

Tulajdonságok

1200-7200 m³/h névleges légszállítási tartomány
A felső csatlakozás eredményeként kis alapterület igény
6 standard méret rendelhető, előre meghatározott elemösszetétellel és elrendezéssel
Alapkivitelben F7/F5 jóságfokú szűrőket tatalmaz
Igény esetén megnövelt hang- és hőszigetelésű burkolat
Integrált szabályozóautomatika
A légkezelő szállítása gépnagyságtól függően egy vagy több egységben történik
Könnyű, gyors telepítés és üzembehelyezés
Energiahatékony működés, alacsony üzemeltetési költség



Alkatrészek

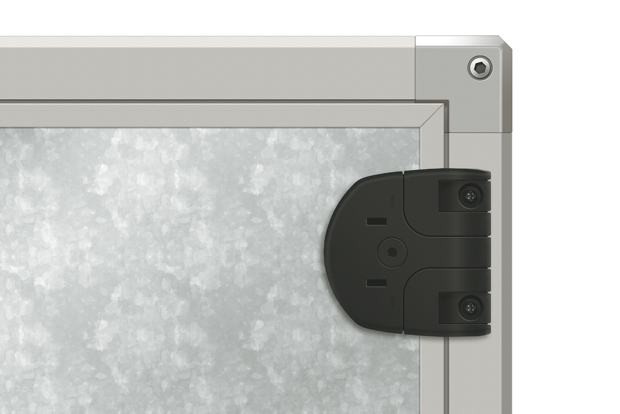

Dual kilincs-zsanérok

Dual kilincs-zsanérok

Légkezelőinkhez kétfunkciós Dual kilincs-zsanér szerkezetet alkalmazunk, melynek használata egyértelmű és egyszerű. A Dual szerkezettel az ajtók mindkét irányban nyithatók, vagy kevés hely esetén le is vehetők. Ez az üzemeltető számára megkönnyíti a gép karbantartását és tisztítását.

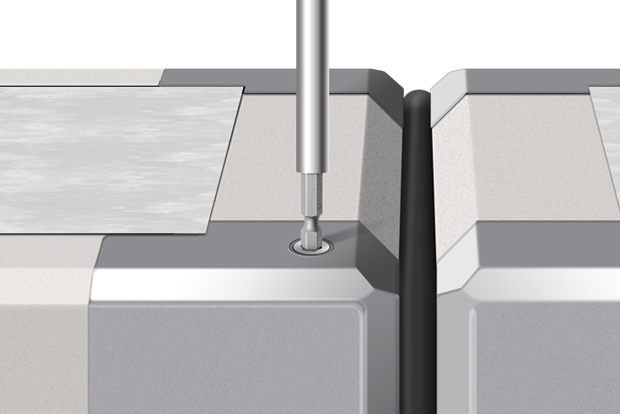

EasyLink

EasyLink

Az EasyLink egy saját fejlesztésű, szabadalommal védett, forradalmian új szerelési rendszer, amelynek segítségével a légkezelő modulok pár perc alatt összeépíthetők anélkül, hogy bármilyen műveletet kellene végezni a panelburkolaton belül. A kisebb méretű készülékek összeszerelése egy oldalról, a kezelési oldal felől, a nagyobb gépeknél a kezelési oldal és a tetőrész felől egyszerű csavarbehajtó géppel elvégezhető. Az EasyLink rendszer rendkívül szilárd kapcsolatot és tökéletes légtömörséget biztosít az egyes szekciók között

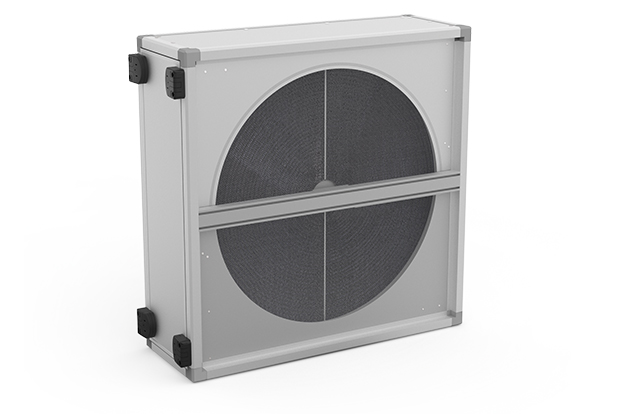

Forgódobos hővisszanyerő

Forgódobos hővisszanyerő

A Plex légkezelőkben Eurovent minősítéssel rendelkező, magas hővisszanyerési hatásfokkal működő forgódobos hővisszanyerőket alkalmazunk. A forgódobos hővisszanyerők nagy előnye a magas hővisszanyerési hatásfok mellett a rövid beépítési hossz, amely kisebb gépházat igényel. Az általunk használt forgódobok vezérelt hajtással és működést ellenőrző funkciókkal, továbbá az elszívott levegő befújt levegőbe kerülését megakadályozó tisztító szektorral vannak ellátva. Opcióként higroszkópikus kivitel is rendelhető.

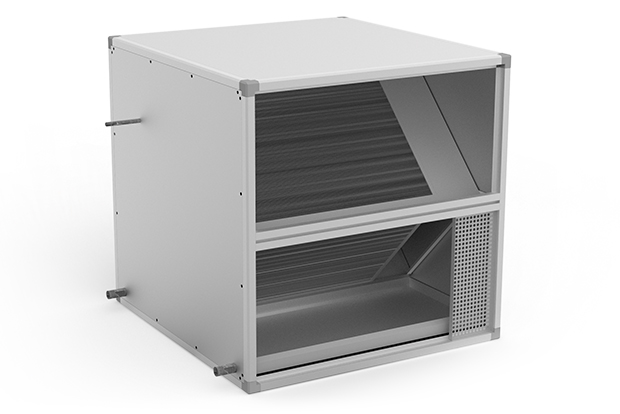

Lemezes hővisszanyerő

Lemezes hővisszanyerő

A Plex légkezelőkben alkalmazott keresztáramú lemezes hővisszanyerők Eurovent minősítéssel rendelkeznek. A hővisszanyerőben kialakított sima kis csatornák – melyek a légáram irányával megegyezően helyezkednek el – alacsony nyomásesést okoznak, és kicsi az esélye a por és egyéb szennyeződések lerakódásának is. A speciális illesztési technikának köszönhetően a hőcserélő légtömör, az elszívott- és frisslevegő keveredésének esélye minimális. A lemezes hővisszanyerők alapkivitelben bypass-ággal és csepptálcával készülnek. Az elem opcióként epoxi bevonattal is rendelhető.

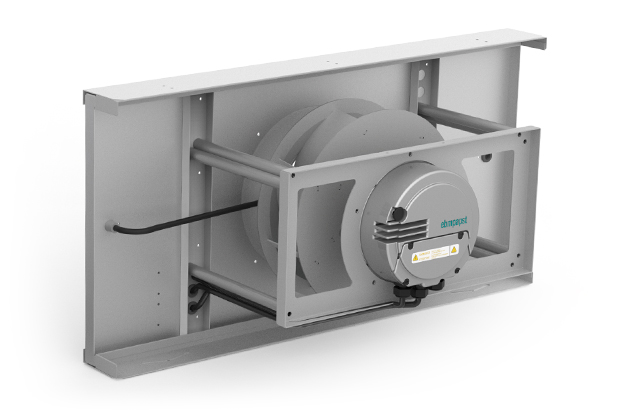

Ventilátor

Ventilátor

A különböző típusú változatokban készülő Plex légkezelőket alapkivitelben energiatakarékos, az EU-ban 2015-től bevezetni tervezett szigorú előírásoknak is megfelelő EC motorral felszerelt, nyomókamrás ventilátorokkal gyártjuk, beépített fokozatmentes fordulatszám szabályozással. A ventilátorok saját fejlesztésű tartószerkezettel kerülnek beépítésre, igény esetén tandem ventilátor elrendezés is lehetséges. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható vagy kivehető kivitelben készülnek.

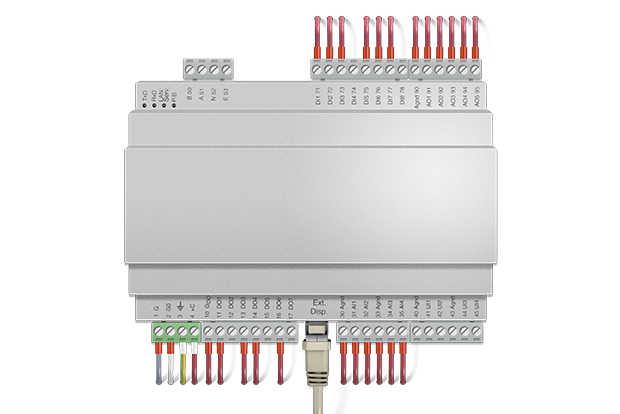

Szabályozóautomatika

Szabályozóautomatika

A Plex légkezelők szabályozási- és vezérlési feladatainak ellátásáról gyárilag beépített szabályozóautomatika gondoskodik, amely a vezérlési feladatok ellátása mellett számos energiahatékony funkcióval is rendelkezik. A fűtési- és hűtési energia megtakarításához a hőmérséklet szabályozás hővisszanyerés-vezérléssel működtethető. A levegő mennyiségének mérése a befúvott és elszívott oldalon történik, egyszerű beállítási lehetőséggel. Az automatikával a külső egységek vezérlése is megoldható: kazánok, hűtőgépek, szivattyúk stb. A szabályozóautomatika Modbus és LON külső felügyeleti rendszerhez csatlakoztatható és opcióként LCD kijelzős kezelőegységgel is rendelhető, kézi, illetve falra szerelhető változatban. A webes kezelőfelülettel – a teljes távoli irányításon kívül – a működési adatok rögzítése, illetve kimutatások készítése is lehetséges. Az automatika az Airvent saját fejlesztésű ControlAir System Management végrehajtó eleme, alkalmazásával jelentős energiamegtakarítás érhető el.

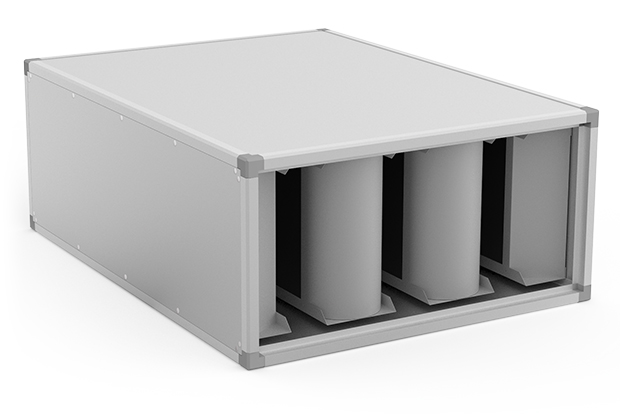

Hangcsillapító

Hangcsillapító

A kiváló minőségű és megbízható teljesítményű hangcsillapítóinkat fix kulisszákkal, vagy könnyen kiszerelhető, tisztítható kulisszás kivitelben gyártjuk. A hangcsillapítókat a zajforrás zajszintje és az elvárt hangcsillapítás mértéke alapján méretezzük. A légkezelőházba épített hangcsillapítók 500-1500 mm hosszban választhatók.

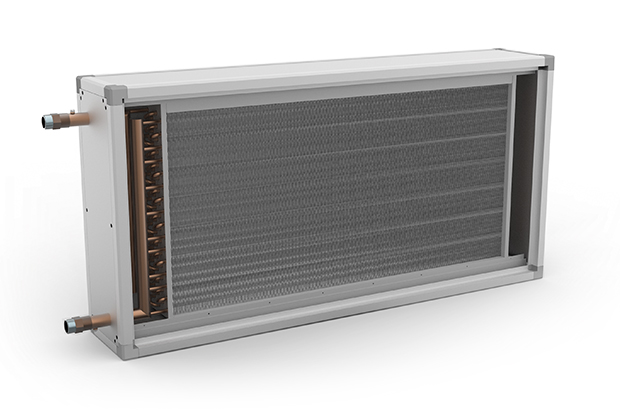

Fűtő- és hűtőelemek

Az alkalmazott hűtő- és fűtőkaloriferek a legjobb hőátadást biztosító hagyományos, rézcsőre sajtolt alumínium lamellás kivitelben készülnek. A hőcserélőket a megadott paraméterek szerint méretezzük és a kívánt munkapontra egyedileg alakítjuk ki. A cseppleválasztó lamellák anyaga speciális műanyag profil, amely környezetbarát újrahasznosított alapanyagból készül. Az elektromos fűtőelemek magas felületi hőmérsékletű kivitelben, rozsdamentes fűtőcsövekből készülnek. Kettős hővédelemmel és beépített szabályozással vannak ellátva.
